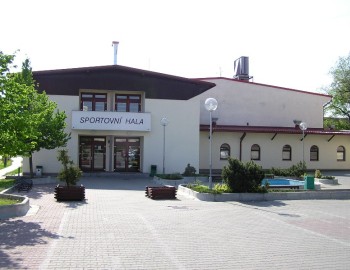

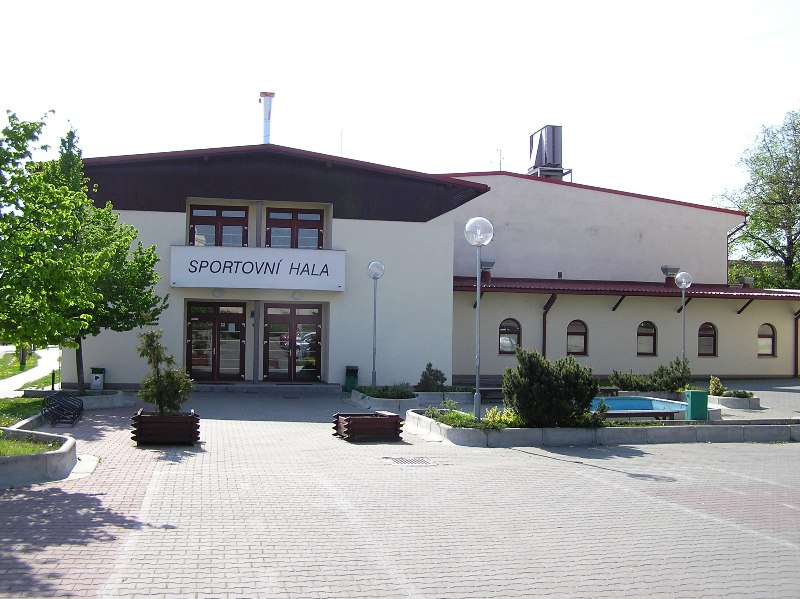

V roce 2019 došlo k rekonstrukci haly a s ní k implementaci našeho řídicího systému Tecomat Foxtrot na řízení systému vytápění a chlazení celého objektu a osvětlení haly. Akci realizovala společnost GEOVAP ve spolupráci s firmami ELG-ELECTRIC, s. r. o., a CERGOMONT, s. r. o.
| Klient | |
|---|---|
| Publikováno | 2. října 2024 |
| Kategorie | Inteligentní budovy |
| Tagy |
Řídicí systém
Řídicí systém Tecomat Foxtrot je decentralizovaný a instalovaný ve třech rozváděčích, které jsou rozmístěny v různých částech objektu. PLC pro řízení přípravy vody a PLC pro řízení dvou vzduchotechnických jednotek spolu komunikují prostřednictvím sítě PLCNet. Hlavní rozváděč je osazen HMI panelem, který slouží pro lokální ovládání.
Řídicí systém řídí následující technologie:
- tepelná čerpadla ROBUR

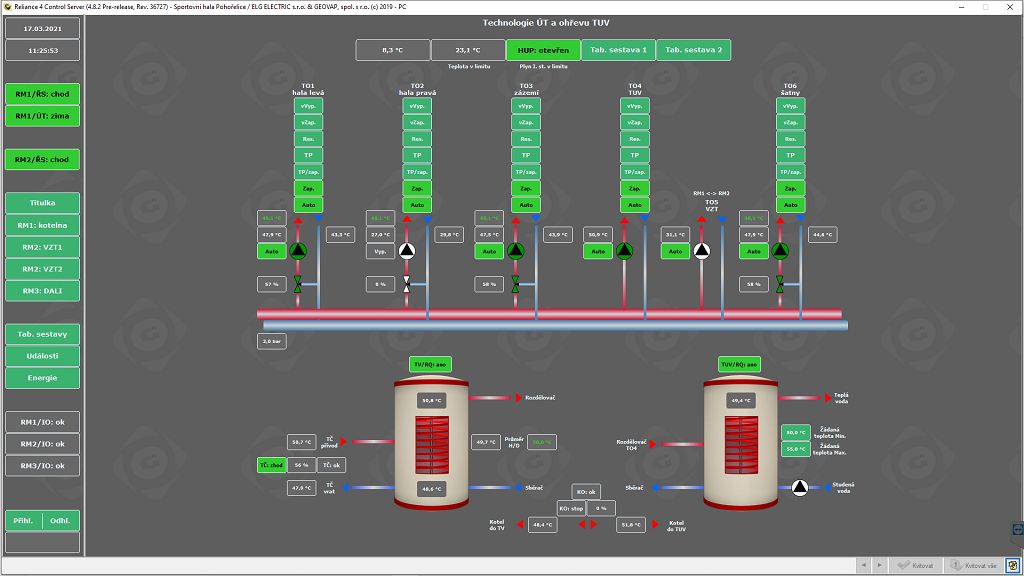

- přípravu a distribuci teplé vody

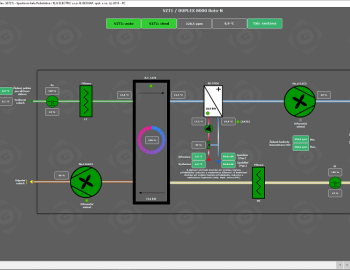

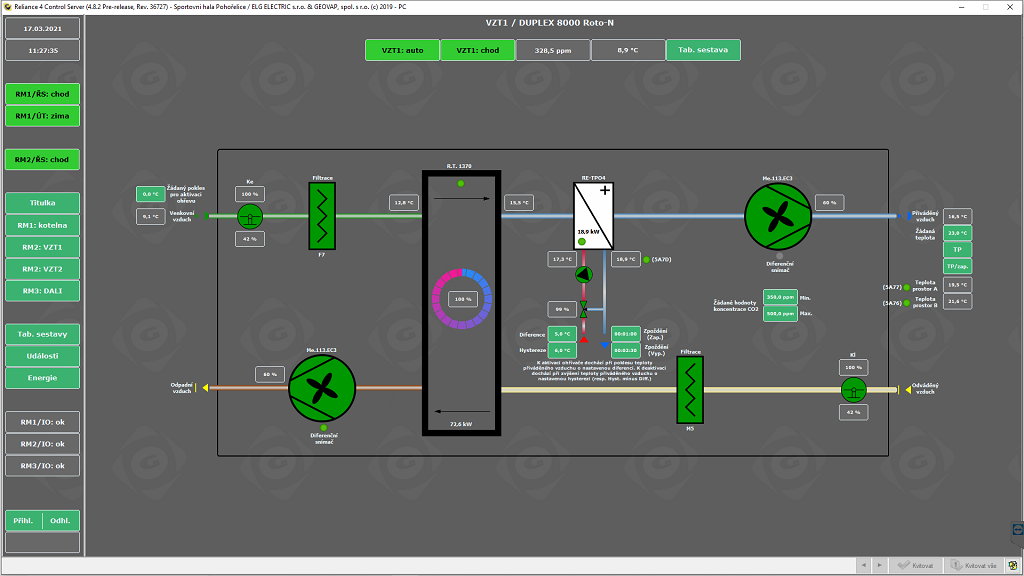

- vzduchotechnickou jednotku Atrea DUPLEX 8000 Roto-N (prostor haly)

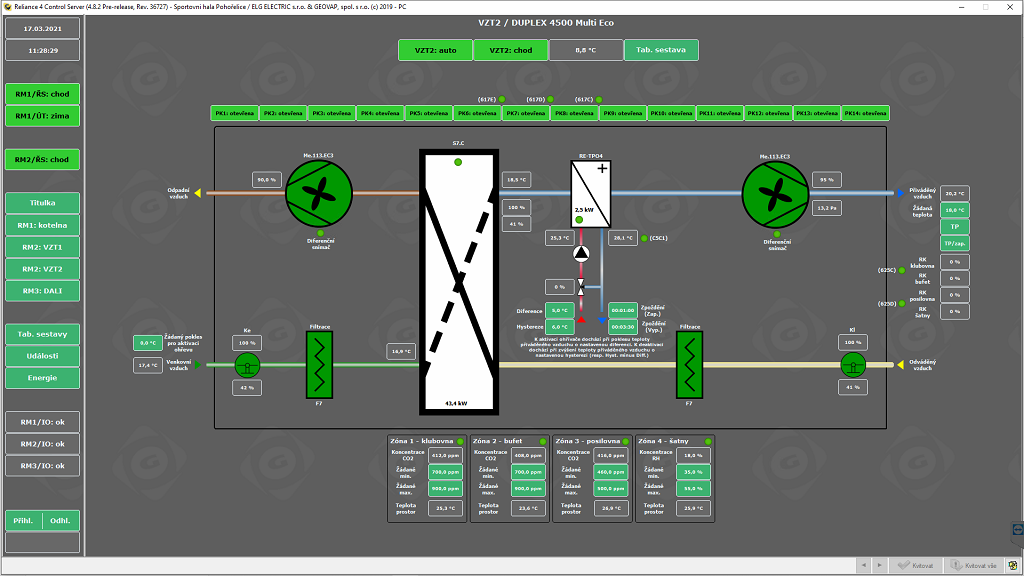

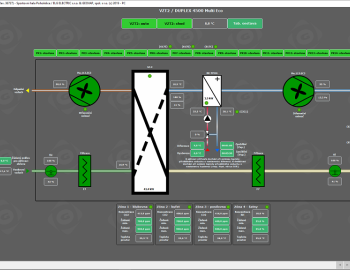

- vzduchotechnickou jednotku Atrea DUPLEX 4500 MultiEco (klubovna, bufet, posilovna, šatny)

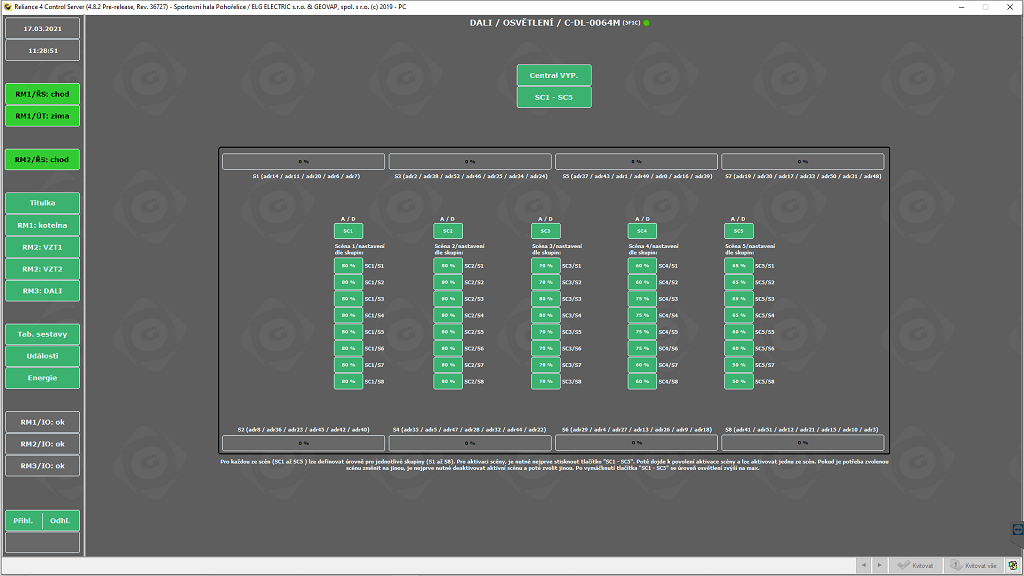

- osvětlení haly prostřednictvím předřadníků DALI (možnost nastavovat scény)

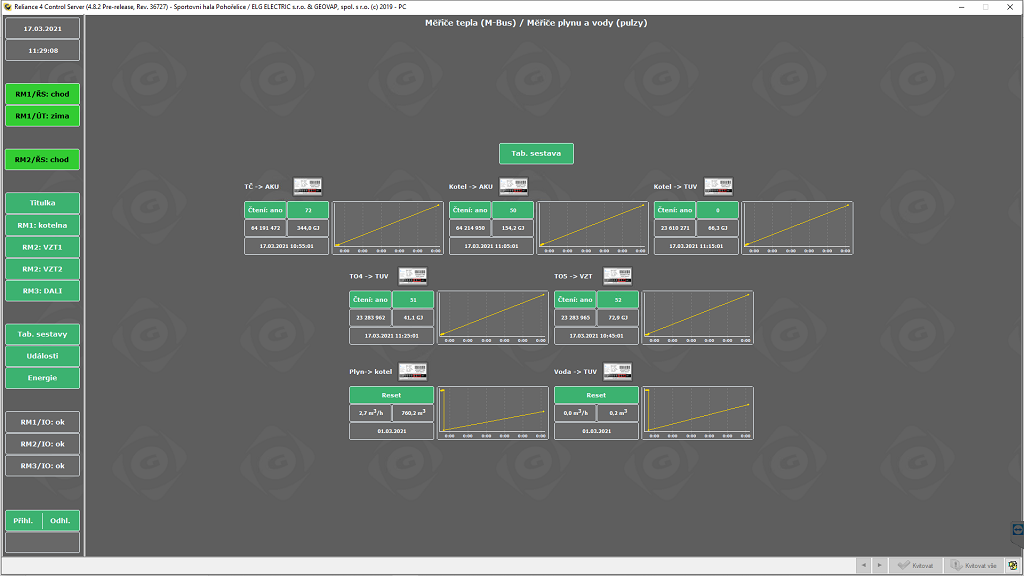

- spotřebu plynu, vody a tepla (komunikace M-Bus)

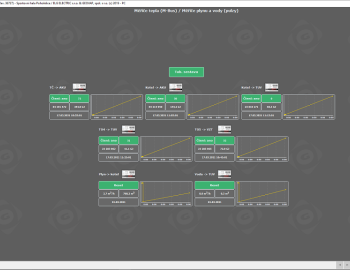

Pro centrálné dohled a řízení je použit dispečerský počítač, který je umístěn v prostoru vrátnice. Na něm je nainstalován SCADA/HMI systém Reliance, jehož úkolem je získávání dat z jednotlivých PLC a jejich zobrazení v přehledných grafických schématech tak, aby obsluha byla okamžitě informována o stavu řízených technických zařízení.
Veškerá provozní data jsou ukládána do databáze, součástí projektu je i detailní archivace energií.
